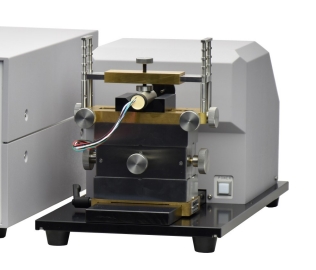

超高速电机转矩试验机

EMA-100

EMM-100M

最高12万转、最大100mN的磁滞制动方式负荷试验机

主要特点

最高转速120，000r/min、最大转矩100mN

通过新开发的磁滞制动器，实现从电机停止状态到超高速的稳定负载控制

实现高速旋转的低惯性制动转子( 1.5×10-6国安队2）

与本公司DMC系列一样，完全不需要麻烦的PID控制参数设定

通过高精度的电机保持器和新思路的联轴器，实现安全且容易的测量

与功率计WT1800E连接，实时显示转矩、转速、电压、电流、功率、效率、功率因数等22个项目的测量结果

点位测量、时间扫描测量、负载模拟等各种转矩控制设定

与普通磁滞制动器一样，通过校准条和砝码进行实测校准

主要规格

最大转速 120，000 r/min

转速精度 ±0.01 % + 1英寸

额定转矩 100 mN

转矩精度 额定转矩±0.5 %

制动方式 磁滞制动器

吸收动力 连续80W

10秒以下600W

5秒以下1000W

可安装电机外径 直径10~60 mm

电机轴直径 3~5 mm

测量项目 t [sec] :时间

T [mN，m] :转矩

S [r/min，kr/min] :转速

Po/Pi/Pe [mW，w，kW] :输出功率/输入功率/电源功率

E0/E1/E2/E3/E4/E5 [mV，v，kV] :各测量模块的电压

I0/I1/I2/I3/I4/I5 [mA，a，kA] :各测量模块的电流

no/ne [%] :输出效率/电源效率

fi/fe [%] :输入功率因数/电源功率因数

电源 AC100~240 V±10 V，50/60 Hz

尺寸( W x H x D )、重量 EMM-100M:230×250×400 mm，16.5 kg

EMA-100:315×218×400 mm，14 kg
