Sugawara 菅原 试验机 PC-MCT5-15 测量硬盘驱动器等 日本源头报价

音圈电机三轴转矩试验机

PC-MCT5-15

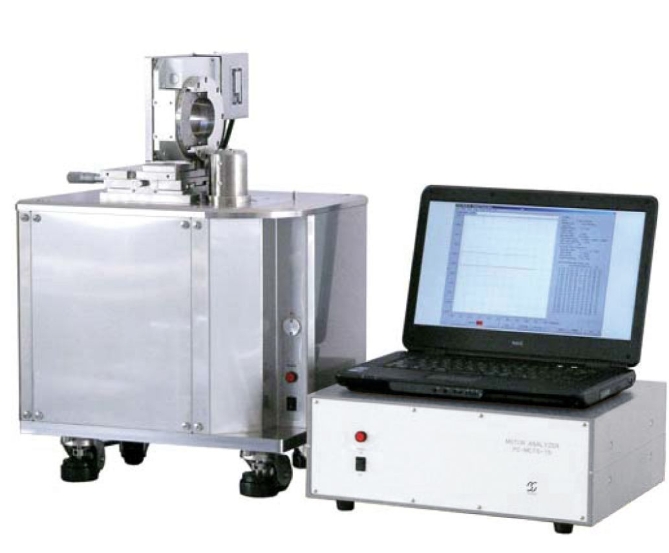

电机分析仪PC-MCT-15是测量硬盘驱动器等使用的音圈电机3轴方向转矩(θ-T特性)的装置。 以0.6度/秒~2.0度/秒的转速旋转电机的磁铁(线圈)，测量相对于旋转角度的转矩。 测量结果在电脑画面上显示的同时，可以保存为CSV文件。

3轴方向扭矩测量装置的基本结构

电机分析仪: PC-MCT5-15

扭矩仪测量部: ATV1-10M01

磁铁旋转夹具: MTJ-001

个人计算机( Windows版)

线圈励磁用电源: PMC35-0.5A (菊水电子工业制)

电机分析仪PC-MCT5-15的主要规格

型号名称 电机分析仪PC-MCT5-15

额定转矩 10 mnm/f.s

驱动转速 0.6、0.8、1.0、1.2、1.4、1.8、2.0 deg/sec 8级

角度测量范围 在±90°范围内合计60°

测量模式 点测量:可以在0~100点指定任意角度的测量点

连续测量:以任意点为测量开始点，测量指定的角度范围

尺寸( W x H x D ) 430×150×360 mm毫米

质量 10公斤

扭矩仪测量部ATV1-10M01的主要规格

型号名称 扭矩仪测量部ATV1-10M01

额定转矩 十mnm

转矩检测精度 额定值的±1%

尺寸( W x H x D ) 440×430×390 mm毫米

质量 100公斤以下

磁铁旋转夹具MTJ-001的主要规格

型号名称 磁铁旋转夹具MTJ-001

角度检测精度 ±0.001°以下

最大驱动转速 2.0 deg/sec

尺寸( W x H x D ) 260×70×170 mm毫米

质量 10公斤

线圈励磁用电源部PMC35-0.5A (菊水电子工业制)的主要规格

型号名称 线圈励磁用电源部PMC35-0.5A (菊水电子工业制)

输出规格 最大5 V，最大0.5 A

尺寸( W x H x D ) 107×124(134 )×270(305 ) mm ( )为最大值

质量 3.5公斤
